Амортизатор Dynapac 450122: где ставится и как меняется на практике
Опубликовано: 09.06.2026
Дорожные катки работают в условиях постоянных ударных нагрузок. Вибрация передаётся от барабана на раму, операторскую кабину, двигательный отсек. Без грамотной виброизоляции техника быстро разболтается — болты ослабнут, сварные швы пойдут трещинами, а человек за пультом получит дозу вибрации, несовместимую с нормальным рабочим днём. В этой цепи амортизаторы играют роль тихих исполнителей: на них редко смотрят, пока всё работает, но именно они принимают на себя основной удар.
Среди запчастей, которые регулярно спрашивают владельцы и сервисмены, фигурирует амортизатор с каталожным номером Dynapac 450122. Деталь достаточно специфическая, и чтобы разобраться в её роли, стоит посмотреть на контекст применения.
На каких машинах используется

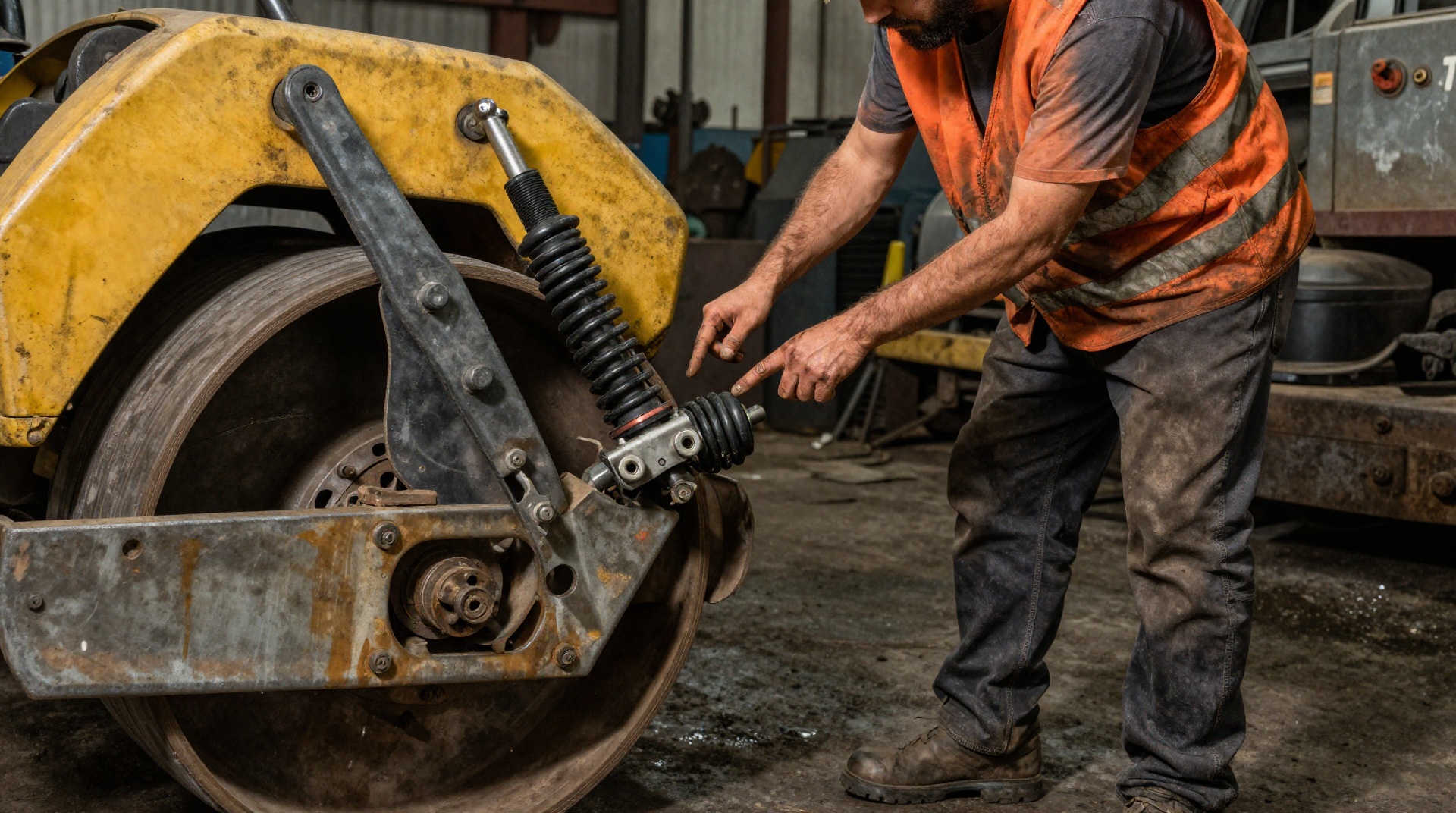

Dynapac 450122 — это резинометаллический амортизатор, рассчитанный на работу в вибрационных системах дорожных катков. Конкретно эта позиция встречается на компактных и средних вибрационных катках Dynapac, прежде всего в линейках CC и CA. Чаще всего деталь стоит между вибробарабаном и рамой, либо в узлах крепления вибратора к стенке барабана.
Функция здесь двойная. С одной стороны, амортизатор гасит вибрацию, не давая ей распространяться на раму и кабину. С другой — он фиксирует вибрационный узел относительно барабана, выдерживая при этом смещения и вращательные моменты. Это не просто кусок резины между двумя металлическими деталями, а элемент с рассчитанной жёсткостью и демпфирующими характеристиками.
Практика показывает, что аналогичные по конструкции амортизаторы стоят на катках конца 1990-х и начала 2000-х годов выпуска. Машины уже далеко не новые, но продолжают активно работать на вторичном рынке и в арендных парках. Запрос на запчасти для них стабильный — техника простая по конструкции, ремонтопригодная и экономически оправданная в эксплуатации.
Как понять, что амортизатор пора менять
У резинометаллических виброизоляторов нет универсального ресурса в моточасах: срок службы зависит от температуры, нагрузки, материала покрытия и даже от перевозки катка между объектами. Поэтому позицию Dynapac 450122 на этой странице лучше рассматривать вместе с фактическими условиями эксплуатации.

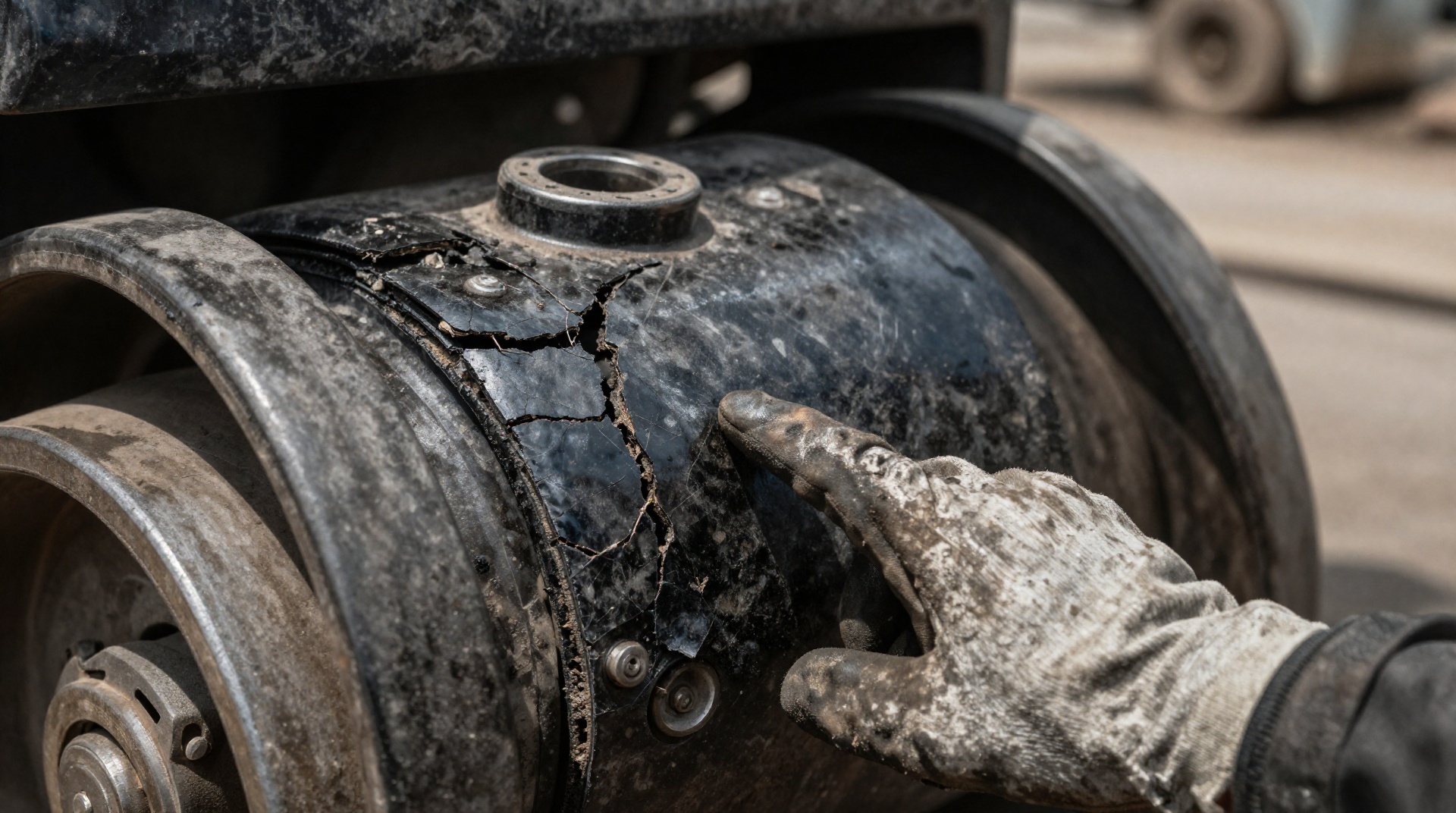

- Визуальные повреждения резины. Трещины, расслоения, вспучивания, потеря эластичности. Если резина стала жёсткой и крошится при нажатии — амортизатор своё отработал.
- Неравномерный износ протектора барабана. Когда виброизолятор с одной стороны проседает, амплитуда вибрации передаётся на барабан асимметрично. Уплотнение идёт неровно, и это заметно по следу катка.
- Повышенная вибрация в кабине и на раме. Ощутимо руками на рукоятях, на сиденье оператора. Если раньше каток работал мягче, а теперь трясёт сильнее — первое подозрение падает именно на виброизоляторы.
- Стуки при изменении режима вибрации. При включении или выключении вибрации слышен металлический стук — это признак того, что резиновая часть просела и металлические элементы начинают биться друг о друга.
- Следы контакта металла с металлом. Если на посадочных местах видны забоины от ударов — амортизатор однозначно неработоспособен.
Диагностику стоит проводить при каждом ТО. На практике это делается просто: осмотр, прощупывание резины, проверка затяжки крепёжных болтов. Если есть сомнения — деталь лучше заменить. Стоимость амортизатора несопоставима с последствиями от разрушения виброузла.
Процесс замены: от подготовки до финальной затяжки
Замена амортизатора Dynapac 450122 — операция не самая сложная, но требующая аккуратности и соблюдения последовательности. Работу выполняют на ровной площадке, каток должен быть обесточен, а под барабан обязательно ставят упоры.
Подготовка
Перед началом нужно очистить зону вокруг амортизатора от грязи, песка и остатков старой резины. Это не формальность: попавший между поверхностями песок при затяжке создаст неравномерное давление и ускорит разрушение новой детали. Также стоит проверить состояние резьбовых отверстий — если резьба сорвана, потребуется ремонт перед установкой.
Демонтаж
Откручиваются крепёжные болты. Если они прикипели — не стоит бить по ним молотком или греть открытым огнём. Проникающая смазка и терпение решат проблему лучше, чем силовые методы. После снятия болтов амортизатор извлекается. Часто он сидит плотно из-за деформации резины — можно аккуратно поддеть его монтажной лопаткой, стараясь не повредить посадочные поверхности.
Установка нового амортизатора
Новый амортизатор устанавливается без перекосов. Резина не должна быть натянута или зажата между металлическими поверхностями — она должна лежать свободно, без предварительного сжатия. Болты затягиваются крест-накрест, равномерно. Момент затяжки указывается в руководстве по ремонту, и его стоит соблюдать. Перетянутый болт деформирует резину и сократит ресурс детали, недотянутый — приведёт к ослаблению узла в процессе работы.
После установки каток стоит прогнать без нагрузки, включив вибрацию на холостом ходу. Если стуков нет, вибрация передаётся равномерно — замена выполнена корректно.
Несколько практических нюансов
При замене амортизаторов на одной оси есть смысл менять их парами. Даже если второй визуально выглядит нормально, его ресурс уже близок к пределу — нагрузки на оба элемента одинаковы. Установка одного нового и одного старого амортизатора приведёт к неравномерной работе виброузла.
Ещё один момент, о котором часто забывают: амортизаторы чувствительны к нефтепродуктам. Попадание масла или гидравлической жидкости на резину ускоряет её деградацию. Если есть утечки в районе виброузла — их нужно устранить до установки новой детали, иначе история с заменой повторится быстрее, чем ожидается.
Транспортировка катка на трале тоже влияет на ресурс виброизоляторов. Если барабан не фиксируется и каток просто стоит на платформе без растяжек, вибрация от дороги передаётся напрямую на амортизаторы, которые в этот момент не работают в штатном режиме. Резина перегружается, и после нескольких таких поездок появляются микротрещины. Фиксация барабана транспортировочными цепями — простая мера, которая реально продлевает жизнь деталям.
Что учитывать при выборе запчасти
Оригинальный амортизатор Dynapac 450122 имеет конкретные характеристики по жёсткости и размерам. На рынке встречаются аналоги, и часть из них вполне работоспособна. Однако стоит обращать внимание не только на внешнее сходство, но и на материал резины. Дешёвые заменители часто используют слишком мягкую резину, которая быстро проседает под нагрузкой, или наоборот — жёсткую, которая не гасит вибрацию, а передаёт её на раму.
Проверить качество на глаз сложно, но есть косвенные признаки. У нормального производителя резина однородная, без включений и пузырьков, металлические втулки посажены ровно, без перекосов. Если деталь выглядит грубо отлитой, с наплывами и неровностями — лучше пройти мимо.
В конечном счёте, амортизатор Dynapac 450122 — деталь небольшая и недорогая, но её роль в работе катка значительна. Своевременная замена и грамотный монтаж сохранят и раму, и виброузел, и нервы оператора. А для техники, которая уже прошла не один сезон, это один из немногих способов продлить жизнь без серьёзных вложений.
